Передовые космические технологии: лазерные чипы для космических аппаратов

Передовые космические технологии: лазерные чипы для космических аппаратов

Аэрокосмические проекты, такие как Starlink компании SpaceX — масштабная группировка спутников на низкой околоземной орбите (НОО), — продемонстрировали миру множество «передовых космических технологий». Хотя внимание общественности часто приковано к ракетам-носителям, крупным спутниковым платформам и космическим станциям, истинными движущими силами, которые определят будущее комплексных космических сетевых систем, являются крошечные, но незаменимые ключевые компоненты: лазерные чипы космического назначения. Если спутники прошлого выполняли функции «камер в небе» или «космических ретрансляторов», то современные аппараты превращаются в «интеллектуальные узлы в космосе». Они должны за считанные секунды обнаруживать стихийные бедствия и отслеживать изменения объектов в режиме реального времени, обеспечивая при этом глобальную связь, интеллектуальную навигацию, исследования дальнего космоса и вычислительные мощности непосредственно на орбите. Спутники Starlink V2 Mini используют фирменные лазерные терминалы межспутниковой связи для создания орбитальной магистральной сети оптической передачи данных. В основе этой системы высокоскоростной межспутниковой связи лежит радиационно-стойкий лазерный чип. Способный передавать данные между спутниками со скоростью сотни гигабит в секунду (Гбит/с), этот чип преодолевает ограничения пропускной способности традиционной микроволновой связи и проблемы с зоной охвата наземных станций, подчеркивая фундаментальную роль лазерных чипов в интеллектуальных космических сетях нового поколения.

Однако по мере того, как спутники получают изображения с более высоким разрешением и генерируют огромные массивы данных, возникают новые «узкие места»: традиционные каналы связи могут не справляться с нагрузкой, а наземная обработка данных — не поспевать за их поступлением. Кроме того, после вывода на орбиту оборудование должно надежно работать в течение длительного времени в условиях вакуума, интенсивного излучения и экстремальных перепадов температур — и все это без возможности ремонта. Именно здесь на помощь приходят лазерные чипы космического назначения. Это не просто «лазеры», а оптоэлектронные системы аэрокосмического класса, уменьшенные до размеров чипа; они объединяют в себе функции лазерного излучения, приема оптического сигнала, модуляции сигнала, управления направлением луча, детектирования при слабом освещении и взаимодействия с бортовыми системами интеллектуальной обработки данных. Если традиционные терминалы оптической космической связи напоминают сложные оптико-механические системы, то цель создания лазерных чипов — перенос все большего числа этих оптических функций непосредственно на сам чип. Представленная на изображении кремниевая фотонная пластина служит ярким примером этой тенденции: будущее космических оптических сетей вполне может быть связано именно с такими высокоинтегрированными фотонными чипами.

Что такое космический лазерный чип?

Проще говоря, космический лазерный чип — это разновидность оптоэлектронного чипа аэрокосмического класса, предназначенного для работы в космосе и использующего свет для передачи данных, зондирования и координации информационных потоков. Это не просто обычный лазер и не стандартный вычислительный чип, а компактная оптоэлектронная система, способная одновременно передавать и принимать сигналы. Для обеспечения точного наведения лазерного луча и стабильного приема сигнала необходима слаженная работа таких компонентов, как модуляторы, волноводы, детекторы, оптические антенны, механизмы управления лучом и схемы управления.

Если говорить более наглядно, космический лазерный чип выполняет как минимум три функции:

Во-первых, он выступает в роли «высокоскоростной сетевой карты» в космосе. Данные необходимо передавать как между спутниками, так и между спутниками и наземными станциями. Лазерная связь обеспечивает высокую пропускную способность, узкую направленность луча и отличную помехоустойчивость, позволяя объединять спутники в высокоскоростную оптическую сеть.

Во-вторых, он служит «чутким оком» в космосе. В таких областях, как исследование дальнего космоса, лидарные системы, квантовая связь и оптическая связь «спутник-Земля», приемнику часто приходится работать с крайне слабыми оптическими сигналами. Такие устройства, как лавинные фотодиоды (APD), однофотонные лавинные диоды (SPAD) и однофотонные детекторы, позволяют спутнику «видеть» сигнал даже в условиях его затухания на больших расстояниях и высокого уровня шума.

В-третьих, он выполняет функцию «интеллектуального интерфейса» в космосе. Спутники будущего не будут просто передавать необработанные данные на Землю; они будут выполнять первичный отбор, идентификацию и сжатие информации, а также принимать решения непосредственно на орбите. Космический лазерный чип может служить высокоскоростным оптическим шлюзом и входным узлом оптического зондирования, быстро передавая данные на бортовые чипы искусственного интеллекта, блоки периферийных вычислений или модули параллельной обработки.

Именно это и отличает его от лазерных чипов наземного применения. В то время как для наземных чипов приоритетными являются производительность, стоимость и стабильность характеристик, лазерные чипы космического назначения должны прежде всего пройти «проверку на выживаемость в космосе»: они обязаны быть радиационно-стойкими, выдерживать циклические перепады температур, отличаться малым весом и низким энергопотреблением, а также надежно работать в течение длительного времени в вакууме — условиях, исключающих возможность технического обслуживания. Речь идет не просто о переносе наземного лазерного чипа в космос, а о создании оптоэлектронной системы космического класса, полностью адаптированной к требованиям космических миссий.

Лазерная связь между спутниками

«Высокоскоростная космическая сеть»

Главная проблема, с которой сталкиваются перспективные спутники, — это не неспособность «видеть», а неспособность «передавать данные обратно». По мере роста числа спутников, повышения мощности бортовых датчиков и усложнения задач миссий объем данных, генерируемых в космосе, стремительно увеличивается. Хотя традиционная микроволновая связь отличается зрелостью и надежностью, ограниченность спектра и пропускной способности затрудняет долгосрочное функционирование перспективных космических сетей, характеризующихся наличием крупных группировок, возможностью передачи данных в реальном времени и интеллектуальными функциями.

Именно здесь проявляются преимущества лазерной связи. В отличие от традиционной радиосвязи, которая «вещает» на обширную территорию, лазерная связь работает скорее как высокоскоростной оптический канал с точным наведением, устанавливаемый между двумя спутниками. Лазерные лучи обладают высокой направленностью, большой пропускной способностью и высокой помехоустойчивостью, а также их сложнее перехватить; это делает их идеальным решением для высокоскоростной межспутниковой передачи данных, передачи информации со спутника на Землю и связи в дальнем космосе. В будущем спутники будут выполнять функции «маршрутизаторов» в космических сетях, позволяя целым группировкам работать на орбите подобно высокоскоростным оптоволоконным сетям.

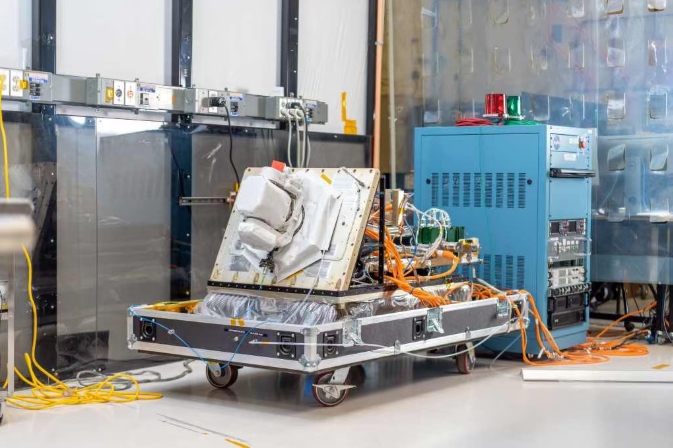

Это не фантастика далекого будущего. Такие проекты, как терминал лазерной связи NASA ILLUMA-T и полезная нагрузка для лазерной связи TBIRD, уже подтверждают инженерную реализуемость высокоскоростных оптических каналов космической связи. Они демонстрируют четкую тенденцию: терминалы космической связи будущего будут эволюционировать в сторону миниатюризации, снижения энергопотребления и увеличения пропускной способности, причем лазерные чипы космического назначения станут важнейшей основой этого прогресса.

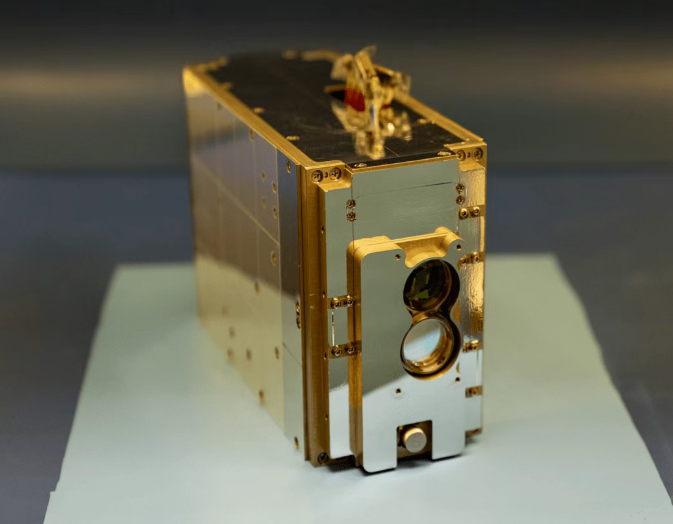

Если проект ILLUMA-T знаменует собой переход терминалов космической лазерной связи к практическому инженерному применению, то TBIRD более наглядно демонстрирует потенциал использования полезной нагрузки на малых спутниках для обеспечения высокоскоростной передачи данных по лазерному каналу на Землю. По мере уменьшения размеров таких терминалов функции, ранее требовавшие сложных оптико-механических конструкций, могут быть интегрированы непосредственно в чипы и встроенные оптические системы.

Однако лазерная связь — это нечто большее, чем просто «передача светового луча». Лазерные лучи отличаются узостью; это дает такие преимущества, как высокая концентрация энергии, эффективность и повышенная защищенность, но одновременно создает серьезные трудности: луч требует точного наведения и стабильного сопровождения. Спутники движутся по орбите с высокими скоростями, расстояния между ними постоянно меняются, а сигналы в каналах «спутник — Земля» проходят через атмосферу. В связи с этим лазерные терминалы должны обладать надежными возможностями обнаружения, наведения, сопровождения и быстрого управления направлением луча.

В результате критически важными стали такие технологии, как оптические фазированные решетки, внутричиповые сканеры луча и интегральные оптические антенные решетки. Цель состоит в том, чтобы перейти от традиционных механических поворотных платформ и сложных оптико-механических систем к более компактным, быстродействующим и программируемым решениям на уровне чипа. Интегральные оптические фазированные решетки со встроенным усилением уже продемонстрировали способность обеспечивать оптическое усиление, формирование луча и его излучение в свободное пространство, что делает их перспективными для систем оптической связи, лидаров и внутричипового управления лучом [1]. В то же время адаптивные приемники на базе кремниевой фотоники объединяют на одном чипе двумерные оптические антенные решетки и программируемые оптические процессоры для компенсации мерцания (сцинтилляции), вызванного турбулентностью в системах оптической связи через свободное пространство; эта возможность была успешно подтверждена в каналах со скоростью передачи данных 10 Гбит/с [2]. Оптические фазированные решетки на основе тонких пленок ниобата лития также показали потенциал для высокоскоростной беспроводной оптической связи с несколькими объектами, позволяя устанавливать соединения без использования механических компонентов или линз и обеспечивая скорость передачи данных 320 Гбит/с по одному каналу [3].

Кроме того, важной задачей для космических лазерных чипов является эффективный вывод света из чипа в свободное пространство. Хотя свет распространяется по волноводам внутри чипа, такие области применения, как спутниковая связь, лидары и космические квантовые каналы, требуют вывода излучения наружу для передачи к другим спутникам, наземным станциям или объектам в дальнем космосе. Исследования в области нанофотонных систем сканирования луча типа «чип — внешняя среда» (chip-to-world) направлены на решение этой задачи сопряжения, обеспечивая качественное излучение и сканирование лучей непосредственно с поверхности чипа [4]. Только благодаря органичному сочетанию «высокоскоростной внутричиповой обработки» и «оптической передачи данных в свободном пространстве» космические лазерные чипы могут служить ключевыми узлами высокоскоростных космических сетей.

**Вычисления на орбите: «Космический компьютер»**

Второе важное преимущество космических лазерных чипов заключается в преодолении разрыва между этапами «получения изображения» и «обработки/осмысления данных».

Традиционно спутники выполняли функции сбора изображений и данных на орбите с последующей передачей необработанной информации на Землю. Однако с развитием систем дистанционного зондирования высокого разрешения, спутников для видеосъемки, группировок на низких околоземных орбитах (НОО) и интеллектуальных космических систем все более очевидной становилась проблема «узкого места»: передача всех данных на Землю перегружает каналы связи, а полная зависимость от наземных серверов при принятии решений затрудняет оперативное реагирование.

Более рациональный подход заключается в наделении спутников способностью выполнять часть задач по принятию решений непосредственно на орбите. Например, определять, какие данные требуют сжатия, а какие результаты можно передавать напрямую. Выполнение подобных задач в космосе трансформирует космическую систему из простого «уровня сбора данных» в систему, способную к «периферийным вычислениям» (edge ​​computing).

В этом и заключается значимость вычислений на орбите. Речь идет не просто о переносе крупномасштабных моделей с Земли на спутники, а об их оптимизации с целью обеспечения максимальной компактности, быстродействия и точности в условиях жестких ограничений по энергопотреблению, объему памяти, теплоотводу, радиационной стойкости и вычислительной мощности. Существующие исследования сосредоточены на поиске архитектур нейронных сетей, адаптированных для оборудования класса CubeSat, что позволяет выполнять вывод (инференс) в реальном времени с минимальной задержкой и сниженным потреблением памяти на платформах с ограниченными ресурсами [5].

В данном контексте космический лазерный чип выступает не как сам «космический мозг», а как высокоскоростной оптический шлюз, ведущий к этому мозгу. С одной стороны, он обеспечивает высокоскоростную лазерную связь, ускоряя обмен данными как между спутниками, так и между спутниками и наземными станциями; с другой — повышает эффективность сбора информации благодаря таким возможностям, как детектирование при слабом освещении, управление направлением луча и оптический прием. Только когда входной модуль способен «видеть быстрее и принимать данные точнее», расположенный на следующем этапе искусственный интеллект может своевременно осуществлять фильтрацию, распознавание и принятие решений. Таким образом, «космический компьютер» — это не просто отдельный чип, а комплексная система, объединяющая космические лазерные чипы, процессоры искусственного интеллекта, блоки хранения данных, каналы связи и системы планирования задач. Роль космического лазерного чипа заключается в ускорении ввода данных в вычислительный контур и быстром возврате результатов вычислений в космическую сеть.

Детектирование при слабом освещении: «Чувствительный глаз в космосе»

Если «высокоскоростная космическая сеть» решает задачу передачи данных, то «чувствительный глаз в космосе» отвечает за задачу восприятия.

Спутники должны не только передавать лазерные сигналы, но и улавливать чрезвычайно слабые оптические сигналы. При исследовании дальнего космоса сигналы на больших расстояниях значительно ослабевают: лидарным системам необходимо фиксировать слабые отраженные импульсы, а для квантовой связи требуется распознавание сигналов на уровне отдельных фотонов. Кроме того, лазерные каналы связи «спутник — Земля» проходят через атмосферу, где в дневное время могут возникать помехи от фонового солнечного излучения. Традиционные методы оптического приема в таких условиях оказываются недостаточно эффективными. Устройства, такие как лавинные фотодиоды (ЛФД/APD), однофотонные лавинные диоды (SPAD) и однофотонные детекторы, служат для спутников своего рода «глазами ночного видения»: они улавливают сигналы при крайне низкой интенсивности света и преобразуют фотоны — которые в противном случае затерялись бы в шумах — в распознаваемые электрические сигналы, пригодные для дальнейшей обработки. Способность спутника «видеть вдаль, обнаруживать слабые сигналы и сохранять точность» во многом зависит именно от этих возможностей детектирования при слабом освещении.

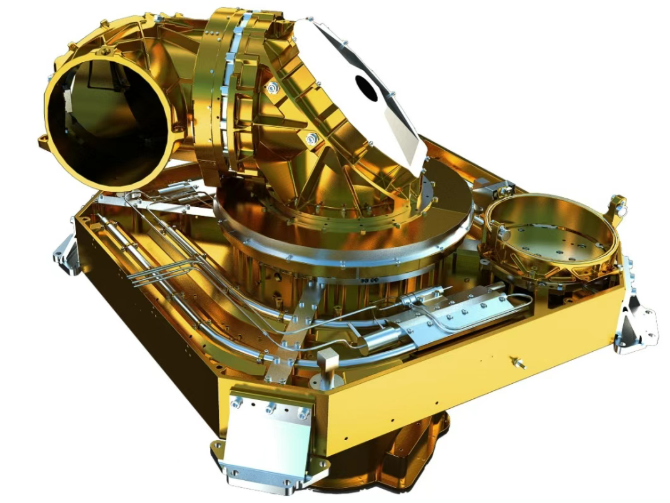

Европейская система ретрансляции данных (EDRS) служит типичным примером использования космической лазерной ретрансляционной связи: данные, собранные спутниками на низкой околоземной орбите (НОО), передаются по лазерным каналам на спутники-ретрансляторы, находящиеся на более высоких орбитах, которые затем пересылают их на наземные станции. Подобные системы требуют не только точной лазерной передачи, но и стабильного приема слабых оптических сигналов на больших расстояниях.

Однако «глаза» в космосе должны быть не только чувствительными, но и надежными. Радиация влияет на уровень шума и срок службы детекторов, перепады температур сказываются на чувствительности, а вакуум и оседание загрязнений могут ухудшить характеристики оптических окон и линз, а также снизить эффективность ввода излучения. В связи с этим критически важной задачей является проверка долговременной стабильности фотонных чипов и детекторов слабого света космического класса. Исследования в области кремниевых фотонных чипов для космических систем квантового распределения ключей показывают, что фотонные интегральные схемы могут служить основой для терминалов космической квантовой связи; однако их надежность еще предстоит подтвердить экспериментами по облучению гамма-лучами и протонами высоких энергий [6].

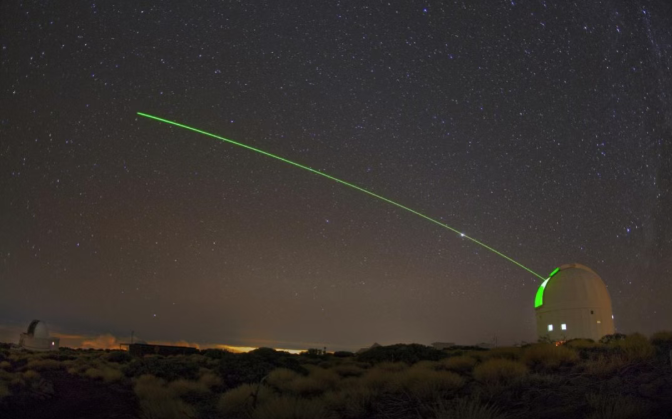

Реальные каналы связи «спутник — Земля» зависят не только от характеристик самих чипов. Качество всей линии связи определяется также способностью наземных станций к устойчивому захвату сигнала. Такие факторы, как фоновая засветка в дневное время, атмосферная турбулентность, ошибки наведения, захват опорного сигнала (маяка), апертура приемника и конструкция фильтров, определяют, удастся ли успешно «выделить» слабые оптические сигналы из шума. Наземные оптические станции ЕКА (ESA) служат примером инфраструктуры, необходимой для такой космической оптической связи, наблюдения за космическими объектами и экспериментов в области квантовой связи.

В соответствующих исследованиях эти вопросы рассматривались комплексно: был проанализирован эффект дневного фонового шума при оптической связи в свободном пространстве между спутником и Землей, а также успешно продемонстрирована работа канала связи на расстоянии 7 км со скоростью 2,5 Гбит/с в дневное время [7]. Это доказывает, что при разработке будущих систем оптической связи «спутник — Земля» нельзя ограничиваться лишь стремлением к повышению скорости; необходимо также обеспечить стабильный прием сигнала в условиях сильного фонового шума, атмосферных возмущений и сложных условий наведения.

Таким образом, ценность «чувствительного космического ока» заключается не просто в способности зафиксировать луч света, а в умении преобразовывать оптические сигналы в надежные данные на огромных расстояниях — несмотря на слабость сигнала, высокий уровень шума и жесткие требования к надежности. Эта технология лежит в основе не только лазерной связи, но и лидаров, систем исследования дальнего космоса, квантовой связи и средств контроля космической обстановки.

Почему это «краеугольный камень» технологий будущего в космосе?

Космические лазерные чипы играют ключевую роль, поскольку позволяют решить три основные проблемы, с которыми сталкиваются перспективные спутниковые системы: сбор огромных объемов данных, низкая скорость передачи и сложности, связанные с вычислительной обработкой.

Спутники будущего будут собирать все большие объемы данных. Без высокоскоростных каналов оптической связи передача собранной информации на Землю в режиме реального времени затруднена; без стабильных межспутниковых оптических сетей даже самый мощный отдельный спутник не сможет стать частью по-настоящему слаженной орбитальной группировки. Межспутниковая лазерная связь, обеспечиваемая такими чипами, — это ключ к превращению спутников из изолированных узлов в единую интегрированную орбитальную сеть. Кроме того, сигналы в космических миссиях зачастую крайне слабы. Без возможностей высокочувствительного детектирования и стабильного приема такие области применения, как связь в дальнем космосе, квантовая связь, лидары и обнаружение сигналов сверхнизкой интенсивности, были бы существенно ограничены. Ключевые компоненты детектирования в составе космических лазерных чипов позволяют спутникам не только «излучать свет», но и эффективно «улавливать» его в сложных условиях эксплуатации. Что касается вычислительных мощностей, то опора исключительно на наземную обработку затрудняет оперативное реагирование спутников в реальном времени. Космические лазерные чипы используют высокоскоростные оптические каналы связи и входные блоки оптических датчиков для быстрой передачи данных в системы бортового искусственного интеллекта и периферийных вычислений, одновременно транслируя результаты вычислений обратно в космическую сеть.

Таким образом, их ценность выходит за рамки простого «ускорения связи»: они объединяют три ключевые функции — оптическую передачу данных, оптический мониторинг окружающей среды и вычисления на орбите. Благодаря интеграции функций связи, мониторинга и вычислений спутники превращаются из простых орбитальных камер или ретрансляторов в полноценные интеллектуальные узлы космического пространства.

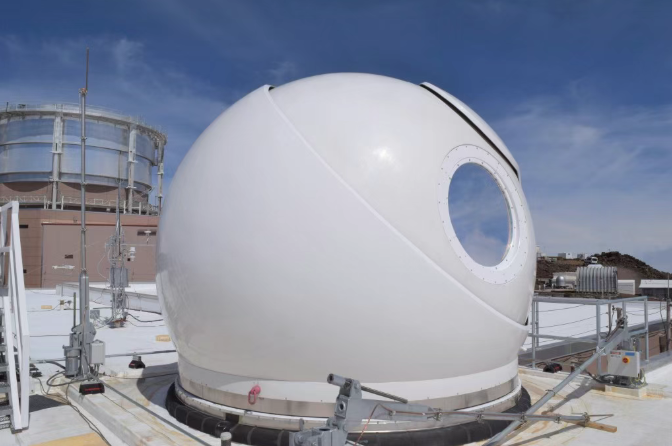

Представленная на изображении оптическая наземная станция LCRD OGS-2 служит земным шлюзом для этой «космической оптической сети». По мере совершенствования таких технологий, как межспутниковая лазерная связь и лазерная связь «космос-Земля», бортовой ИИ и фотонные интегральные схемы, космические информационные системы перейдут от простой передачи данных на Землю к обеспечению связи, мониторингу и предварительной обработке информации непосредственно на орбите, передавая на наземные станции лишь критически важные сведения.

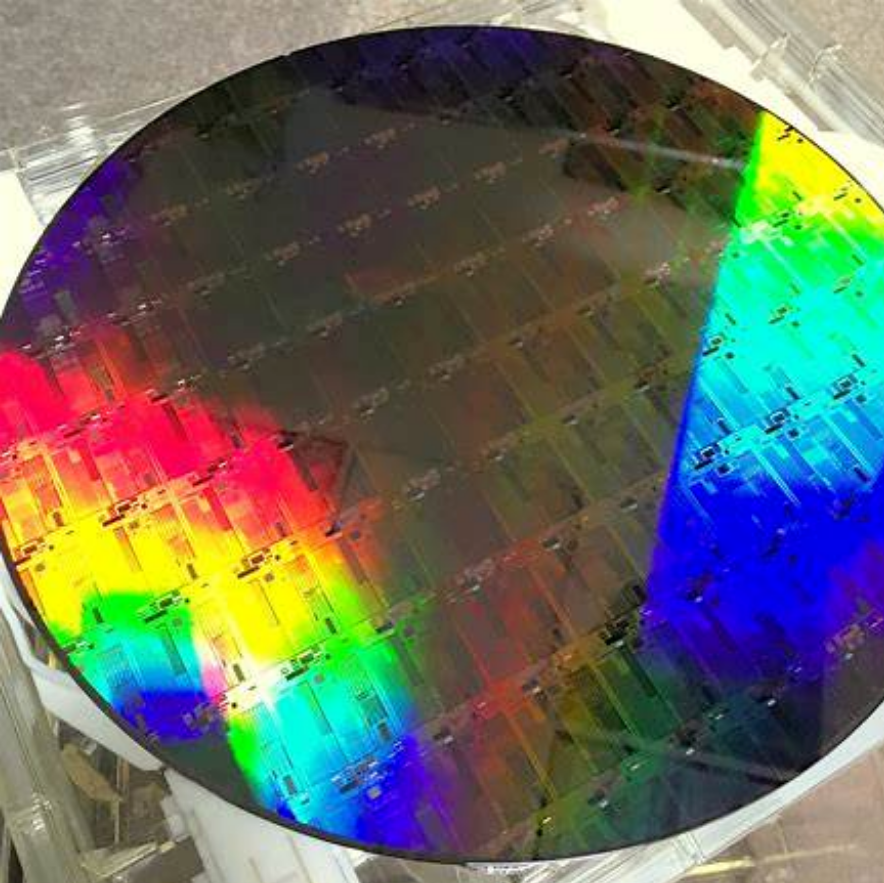

В перспективе дальнейшее развитие кремниевой фотоники, технологий на основе тонкопленочного ниобата лития и фосфида индия (InP), оптических фазированных антенных решеток, детектирования одиночных фотонов и чипов с бортовым ИИ будет способствовать эволюции космических лазерных чипов в сторону миниатюризации, снижения массы и энергопотребления, а также повышения надежности. Функции, ранее требовавшие сложных оптико-механических систем — такие как лазерная связь, управление направлением луча и прием слабых оптических сигналов, — все чаще будут реализовываться на базе чипов и встроенных оптических систем.

Этот переход сулит значительные перемены: спутники станут более доступными, гибкими и интеллектуальными. Малые спутники смогут трансформироваться в «умные» узлы, способные обеспечивать высокоскоростную связь, мониторинг в реальном времени и вычисления на орбите. Спутниковые группировки эволюционируют из простых наборов аппаратов в динамичные космические оптические сети, способные к высокоскоростной передаче данных, совместной работе и периферийным вычислениям. На базе этой фундаментальной технологии могут быть реализованы такие возможности, как мониторинг чрезвычайных ситуаций в режиме реального времени (с задержкой менее секунды), интеллектуальная навигация, глобальная экстренная связь, исследования дальнего космоса, квантовая связь и контроль космической обстановки.

Китай добивается устойчивого прогресса в таких областях, как оптическая космическая связь, квантовая связь, фотонная интеграция, детектирование одиночных фотонов и бортовые вычислительные системы. По мере совершенствования космических лазерных чипов — в частности, повышения плотности интеграции, радиационной стойкости, эксплуатационной надежности и эффективности применения на системном уровне — они призваны стать важнейшей опорой китайских космических информационных сетей, интеллектуальных спутниковых систем и будущего космического интернета. Если раньше спутники выполняли роль «пунктов сбора данных» в космосе, то в будущем они станут «интеллектуальными вычислительными узлами». Космические лазерные чипы — это тот свет, что озаряет космос; та сеть, что связывает космическое пространство; и тот мозг, что вычисляет параметры Вселенной.
