Лазерный нагрев: новый уровень отжига полупроводниковых пластин
Отжиг пластин — критически важный процесс в производстве полупроводников, необходимый для активации примесей, восстановления кристаллической решетки и формирования сверхмелких переходов. Традиционные методы, использующие трубчатые печи, а также методы быстрого термического отжига (RTP) — страдающие от чрезмерных тепловых нагрузок, трудноконтролируемой диффузии и недостаточной равномерности — с трудом справляются с требованиями передовых технологических норм, таких как 7 нм, 5 нм и ниже (включая технологии GAA и 3D NAND). Отжиг пластин с использованием лазерного нагрева стал ключевым процессом для следующего поколения технологий; его отличительными особенностями являются мгновенная подача высокой энергии, микронная точность и крайне низкий уровень тепловой диффузии.

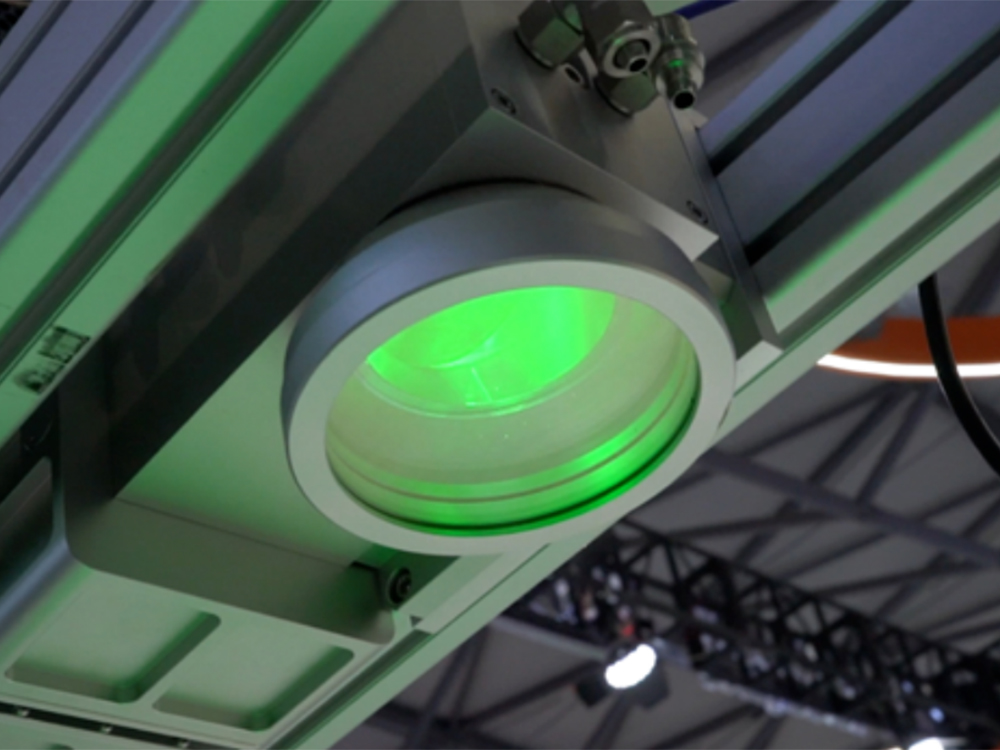

Лазерные нагревательные головки, разработанные компанией Bolang Optoelectronics, отличаются уникальной оптической конструкцией, позволяющей с высокой точностью облучать поверхность пластины мощным лазерным лучом, характеризующимся равномерным распределением тепла. Использование «зеленых» лазеров, спектр излучения которых обладает высоким соответствием спектральным характеристикам материалов на основе кремния (например, SiC), обеспечивает высокоэффективную термическую обработку, одновременно предотвращая повреждение пластины. Это способствует рекристаллизации слоев, поврежденных в процессе ионной имплантации, и эффективной активации примесей. Впоследствии, благодаря высокой теплопроводности подложки, пластина подвергается быстрому охлаждению — что фактически «замораживает» структуру кристаллической решетки и останавливает диффузию примесей, — обеспечивая идеальное формирование сверхмелких переходов, отличающихся как высокой степенью активации, так и крутыми градиентами профиля перехода.
Отжиг с лазерным нагревом: ключ к повышению выхода годных изделий при обработке пластин
При отжиге пластин с использованием лазерного нагрева общая стабильность процесса критически зависит от качества луча оптической системы, равномерности распределения энергии и точности контроля температуры. 1. Равномерность луча: Равномерность распределения энергии в пятне на поверхности пластины превышает 95% (типичное значение), что полностью исключает возникновение локальных зон перегрева (переплавления) или недостаточного отжига.
2. Стабильность энергии: Колебания выходной энергии в непрерывном режиме не превышают 2%, что обеспечивает максимальную воспроизводимость результатов как для отдельных пластин, так и для целых производственных партий.
3. Точность геометрии поверхности: Оптические компоненты обладают точностью формы поверхности (параметры PV/RMS) на нанометровом уровне; искажения волнового фронта жестко контролируются, что предотвращает повреждение пластины из-за возникновения локальных тепловых «горячих точек».
4. Глубина резкости и формирование профиля луча: Настраиваемая глубина резкости и гомогенизация луча с помощью зеркальных интеграторов позволяют осуществлять сканирование по всей площади поверхности пластин большого диаметра. 5. Согласование длин волн: Оптимизировано для полос высокого поглощения в кремнии и полупроводниках третьего поколения, что максимизирует эффективность использования энергии.
Три основных преимущества лазерного отжига по сравнению с традиционным отжигом:
☆ Максимальный контроль диффузии: Время теплового взаимодействия сжимается до наносекунд-миллисекунд, что приводит к практически нулевой диффузии — достижение, недостижимое при использовании традиционных печных трубок или систем RTP.
☆ Низкий тепловой бюджет и минимальное повреждение: Только поверхностный слой подвергается мгновенному воздействию высоких температур; подложка и структуры устройства остаются свободными от термической деформации или деградации интерфейса.
☆ Точный селективный отжиг: Микромасштабный контроль пятна обеспечивает локализованный селективный отжиг, идеально подходящий для 3D-интеграции и изготовления гетерогенных устройств.
Применимые сценарии:
Активация истока/стока, восстановление канала и отжиг омических контактов для передовых логических схем (GAA/CFET), DRAM/3D NAND, силовых устройств SiC/GaN и SOI/микро-наноустройств — обеспечивая одновременное улучшение как выхода годной продукции, так и производительности. Лазерный нагрев превращает отжиг пластины из «прогрева всей пластины» в процесс «точной, целенаправленной доработки», используя ключевые оптические знания для поддержки непрерывного масштабирования и прорыва в производительности передовых полупроводниковых процессов.
