Для лазерных чипов — в особенности для чипов с торцевым излучением (типа Фабри-Перо) — плотность энергии на излучающем торце является чрезвычайно высокой. Это делает их крайне восприимчивыми к явлению COD, также известному как катастрофическое оптическое повреждение.

Данный феномен представляет собой специфический вид отказа, наблюдаемый в мощных полупроводниковых лазерах: чрезмерно высокая плотность оптической мощности на торце резонатора вызывает необратимое плавление материала или его структурное разрушение.

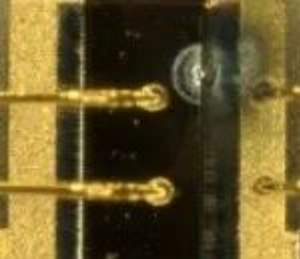

Однако в процессе старения, следующего за корпусированием устройства, выгорание зачастую происходит не на самом излучающем торце, а вдоль не излучающих боковых граней чипа — как показано на рисунке ниже.

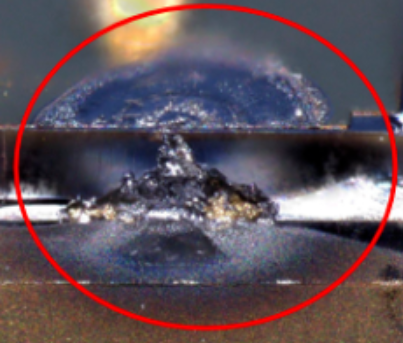

В чипах, подвергшихся COD, аномалия фактического плавления материала возникает *внутри* излучающего резонатора, что также проиллюстрировано ниже.

Эффективность электрооптического преобразования лазера, как правило, составляет лишь от 30% до 70%, при этом остальная энергия рассеивается в виде тепла. При возникновении любого из следующих условий — плохой тепловой контакт с теплоотводом, конструктивные недостатки теплоотвода, чрезмерно высокая температура окружающей среды при эксплуатации или непрерывная работа на высокой мощности без надлежащего теплового контроля — запускается цепная реакция: температура p-n-перехода (Tj) резко возрастает → происходит сужение запрещенной зоны → возникает эффект «скучивания» тока → развивается тепловой пробой (тепловой разгон) → что в конечном итоге приводит к выгоранию.

Этот процесс плавления ведет к структурной деградации материала, которая часто проявляется в виде характерного древовидного дендритного узора.

Лазерные чипы, имеющие повреждения от плавления на торце, как правило, формируют световое пятно, которое выглядит неоднородным или содержит темные участки. Кроме того, наблюдается резкое и существенное снижение выходной оптической мощности.

Первопричины возникновения подобных повреждений можно проанализировать следующим образом:

Плавление провоцируется, главным образом, внутренними дефектами самого чипа — включая дислокации, возникшие в процессе эпитаксиального роста, а также механические повреждения, полученные в ходе производства. С другой стороны, расхождения в коэффициентах теплового расширения между чипом и такими компонентами, как теплоотвод, могут приводить к локальному ухудшению теплоотвода или накоплению механических напряжений внутри корпусированного устройства. Когда эти внешние факторы превышают порог структурной устойчивости чипа, они фактически порождают внутренние дефекты, тем самым запуская процесс катастрофического плавления кристаллической структуры. Согласно анализу, проведенному экспертом в данной области:

Пошаговый анализ потенциальных первопричин («Почему это произошло?»)

**Проектирование кристалла**

Плотность оптического поля вблизи грани резонатора была спроектирована как чрезмерно высокая, без учета достаточного запаса прочности; либо же структура волновода содержит дефекты, приводящие к локальному усилению интенсивности оптического поля.

**Материалы и технологические процессы**

Низкое качество эпитаксиальных материалов (характеризующееся высокой плотностью дислокаций); нестабильность процесса нанесения покрытия на грань резонатора (приводящая к плохой адгезии пленки, низкому порогу оптической стойкости или загрязнению); либо низкое качество скола грани резонатора (приводящее к шероховатости поверхности или наличию микротрещин).

**Корпусирование и теплоотведение**

Это одна из наиболее распространенных первопричин. Пустоты, возникающие при спекании или сварке, приводят к повышению теплового сопротивления, препятствуя своевременному отводу тепла от грани резонатора; кроме того, теплорассеивающая способность радиатора может оказаться недостаточной.

**Условия старения**

Уровень мощности, заданный для процесса старения, является чрезмерно высоким (особенно в части пиковой мощности при импульсном старении), либо происходит выброс тока (превышение заданного значения).

**Условия эксплуатации**

Кристалл подвергается воздействию внешней среды, что приводит к загрязнению грани резонатора пылью или органическими веществами, либо к медленному окислению в условиях повышенного содержания кислорода.

Аномалии, связанные с выгоранием, представляют собой типичное проявление катастрофической оптической деградации на грани резонатора. Это не изолированная проблема, а скорее комплексный индикатор, указывающий на недостатки на различных этапах — включая проектирование, выбор материалов, производственные процессы и организацию теплоотведения. Ключ к решению этой проблемы заключается в разрыве петли положительной обратной связи между «поглощением света» и «ростом температуры». Основная стратегия предполагает оптимизацию методов обработки граней резонатора, повышение эффективности теплоотведения, а также обеспечение чистоты и высокого качества как используемых материалов, так и производственных процессов, что позволяет устранить дефекты на пути распространения лазерного излучения.
